クランプ

Rクランプお任せください
Rクランプの設計大変・・のお客様へ朗報!

曲げパイプ図面をいただき、第1・第2曲げ位置を指定していただければ(設計は無料)大至急加工いたします。

よほど大物でなければ、受・押1set 90,000(SKD-11,焼込)をこえることはありません。

パイプ径、クランプの縦・横・高さ、ミゾ・タップ位置などストレートクランプの参考図をいただければ(手書きでも)十分です。

onepoint advice

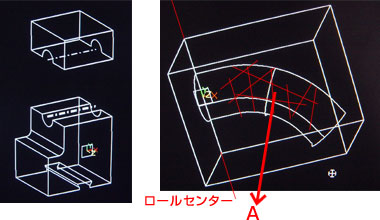

Aを-0.2〜-0.3狭くすることでクランプ力を上げ、もちは良くなりますがその場合は、ロールセンターからなるべく遠ざけましょう。
パイプが浮くためしわ発生の原因になります。

当社 設計の特徴

曲げR部分全てを曲面に合わせて分割ラインをつくりますので
パイプに全面当たりします。(クランプ力大)(位置精度OK)

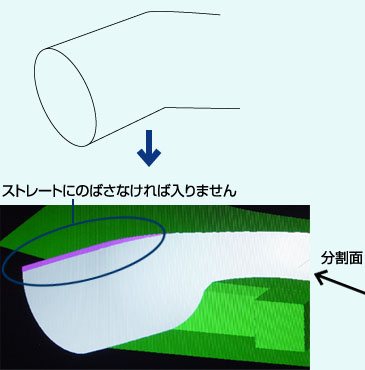

一定の傾きだけの分割面にすると、かぶる部分が出ます。
当社の設計であれば、パイプを入れるためのストレート加工部分は必要ありません。

<流れ>

1.頭のいたいパイプ図面が・・

2.ユーアイテクニカへ送ってください。

3.三次元パイプ展開図・クランプ押、受設計

4.高速マシニングセンターで加工
